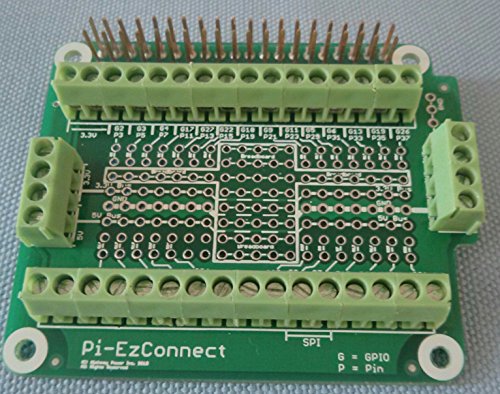

Alchemy Power INC. – Pi-EzConnect – Raspberry Pi 2 und Raspberry Pi 3 GPIO Verbinder. Eine Kappe um GPIOs und Sensoren zu einem Raspberry Pi-3 und Pi-2 zu verbinden.

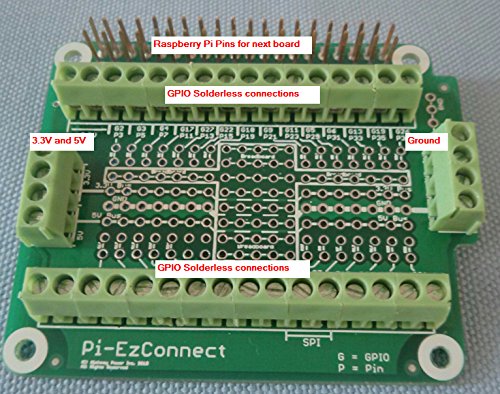

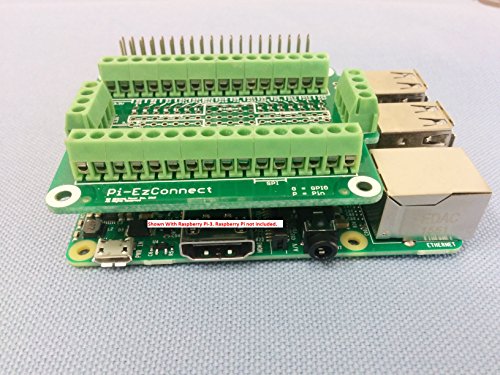

Vor dem Pi-EzConnect werden ein Flachbandkabel, ein Steckbrett und andere Drähte verwendet, um den Temperatursensor mit dem Raspberry-Pi zu verbinden. Mit dem Pi-Ezconnect, wird die Verbindung wie gezeigt vereinfacht. Sehen Sie das Video auf You Tube – https://youtu.be/oChXSE0etQw an. Sowohl der 3,3 V als auch der 5 V Strom ist auf Pi-EzConnect verfügbar. Es gibt auch eine Stromerdung auf Ppi-EzConnect. Elektronische Geräte, wie z.B. "Pull-up oder Pull-Down - Resistors, LEDs oder andere Komponenten können leicht in die Pi-EzConnect Lötstellen gelegt werden. Sensoren können auch auf Lötpunkte verlötet werden. Verwenden Sie abwechselnd die mitgelieferten Lötverbindungen. Erweiterte Header Pins erlauben Verbindung anderen Kappen mit dem Pi-EzConnect ohne Verlust an Funktionalität. Zur Montage der Pi-EzConnect-Platine auf dem Raspberry-Pi verwenden Sie den 2,5 mm x 15 mm Messing-Abstandshalter für Raspberry Pi HATs.

• Verwenden Sie den Raspberry Pi im vollen Umfang. Verbindet mehrere GPIOs mit mehreren Sensoren und anderen elektronischen Geräten mit Pi-EzConnect.

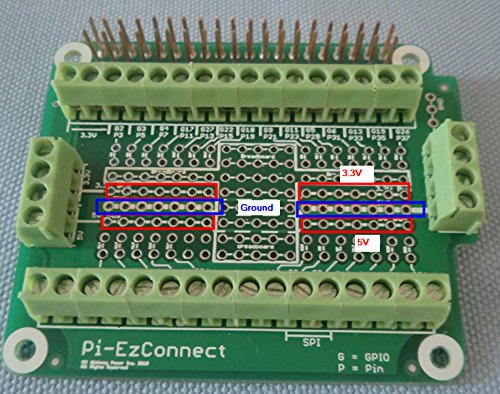

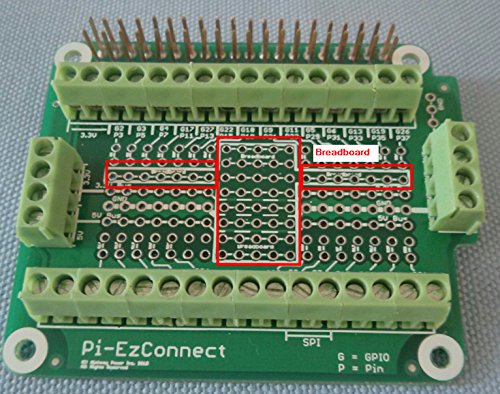

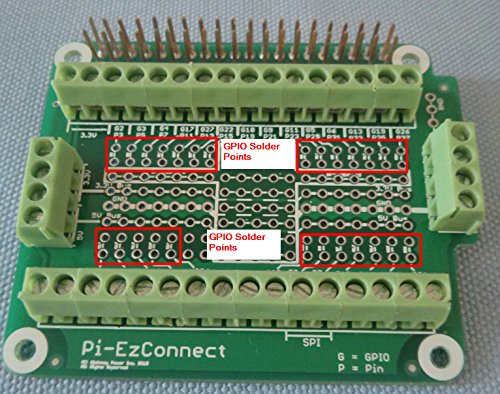

• Lötstellen für Strom (5V, 3,3V, Boden). Lötstellen für weitere Komponenten (eine Mini-Steckplatine).

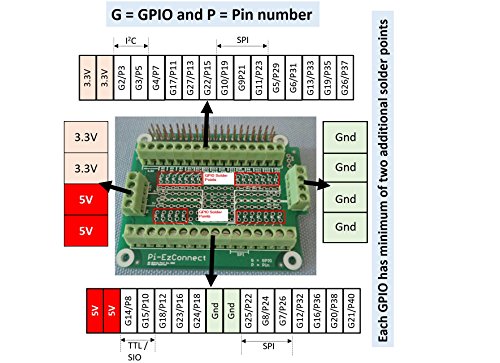

• Lötfreie Anschlüsse für alle GPIO, Strom (5V, 3,3V, Erdung). Keine aktiven Komponenten, CE-Kennzeichnungen sind nach Zertifizierungsspezifikationen nicht erforderlich.

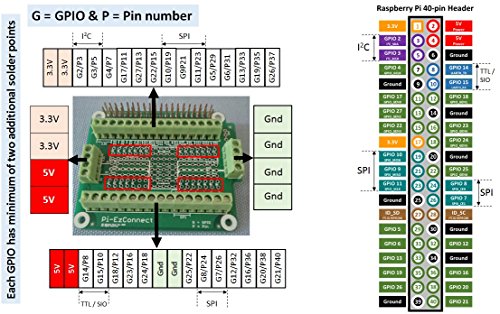

• Kompatibel mit Raspberry Pi 40 Pin - Header - Definition und HAT- Format.
• Funktioniert z.B. mit 40 Pin- Header Raspberry Pi Pi-2, Pi-3 sowie Orange-Pi, DIGI ConnectCore und anderen Computern, die das 40 Pin HAT- Format folgen.
