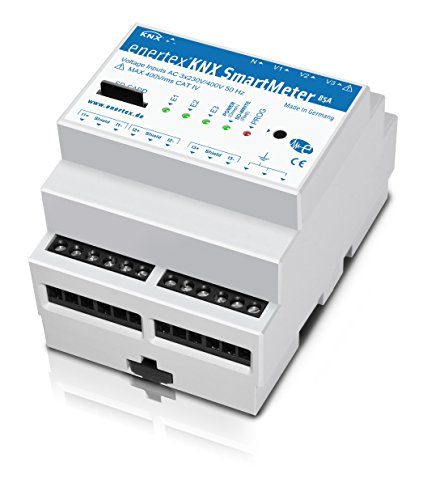

enertex KNX SmartMeter 85A

Das KNX Smartmeter (4TE-Hutschiene) ist ein Zweirichtungszähler zur Messung der Wirk- und Blindenergie bzw. -leistung, sowie zur Analyse der Netzqualität. Die Messung erfolgt entweder im Dreiphasensystem oder in drei unabhängigen Einphasensystemen mit der Genauigkeitsklasse 1 (1%). In der Genauigkeitsklasse 1 nach EN 62053-11 sind nur Genauigkeitsanforderungen für den Messbereich zwischen 2% und 100% des Nennstromes festgelegt. Für kleinere Ströme werden keine Anforderungen definiert, da diese mit herkömmlichen Stromwandlern nicht genau erfasst werden können. Im Gegensatz dazu verwendet das Enertex Smartmeter hochpräzise Stromsensoren (Rogowski-Spulen), die im Werk auf das Gerät kalibriert werden. Dadurch sind sehr kleine Ströme bis hin zu 0.002% des Nennstromes (= 2mA) präzise messbar. Zudem erfolgt die Strommessung besonders verlustarm (< 2mW Verlust). Die mitgelieferten Stromsensoren sind für die Durchsteckmontage geeignet und dürfen direkt am Netzeinspeisepunkt installiert werden. Das Smartmeter wird ausschließlich über den Bus versorgt. Daher kann das Gerät selbst dann Ströme und Spannungen messen, wenn an den Spannungsmesseingängen keine 230V Netzspannung anliegt bzw. die Spannung freigeschaltet wurde. Der Messbereich der Wirkleistung erstreckt sich von 0,5W bis 19.550W bzw. 58.650W (dreiphasig). Energiewerte bzw. Messgrößen zur Überwachung der Netzqualität werden für Analysen auf einer SD-Karte in Textform aufgezeichnet. Sämtliche Messwerte (Strom, Spannung, Wirkleistung, Blindleistung, Wirkenergie, Blindenergie, Leistungsfaktor, THD-U, THD-I, Netzoberschwingungen, Schieflast, Nullstrom, Netzfrequenz) werden auf dem KNX-Bus dargestellt.

• 3-phasiger Zweirichtungszähler zur Messung von Wirk- und Blindleistung
• Energiezähler der Genauigkeitsklasse 1 (1% für Wirk- und Blindenergie)

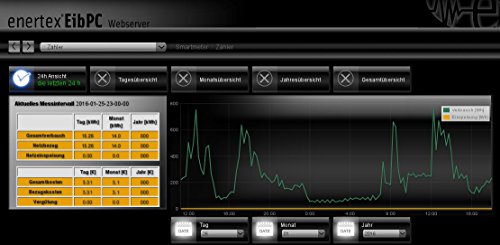

• Aufzeichnung der Zählerwerte auf Mikro-SD-Karte
• Verlustlose Strommessung über externe Stromsensoren für den Messbereich von 2mA bis 85A. Drei kalibrierte Stromsensoren (Rogowski-Spulen) sind im Lieferumfang enthalten

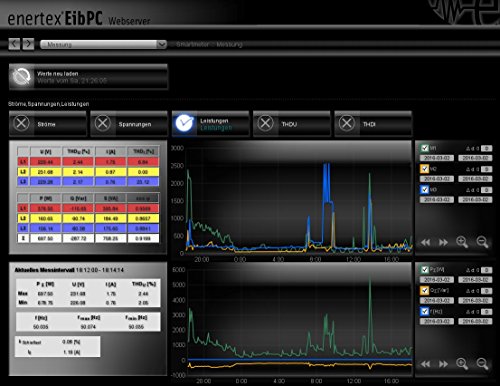

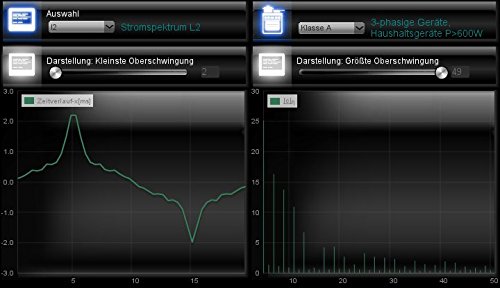

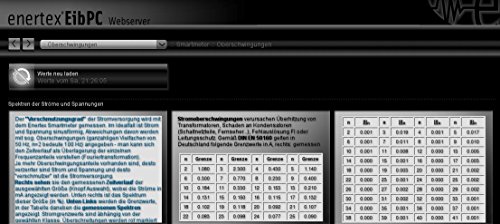

• Darstellung von Messgrößen am KNX-Bus (EIB): Wirk- und Blindleistung, Wirk- und Blindenergie, Spannung, Strom, Leistungsfaktor, Schieflast, Nullstrom, THD, Netzoberschwingungen
